HCP 500 — Hydrogen Compressor Package
High-Flow-Kompressions- und Flow-Management-Lösungen für die Wasserstoffkompression
Wasserstoff ist ein Schlüsselelement für die grüne Energiewende. Gemeinsam mit Ihnen sind wir bestrebt, das das kostengünstigste und zuverlässigste Paket zur Wasserstoffverdichtung zu liefern. Um eine breite Nutzung von Wasserstoff für die Mobilität und das Befüllen von Anhängern zu ermöglichen, müssen sich die Anlagen von kleinen Demonstrationsprojekten zu industrialisierten und effizienten Lösungen entwickeln, die es Ihnen ermöglichen, Ihre Erwartungen an die Gesamtbetriebskosten zu erfüllen. Um dieses Ziel zu erreichen, spielen Kolbenkompressoren eine Schlüsselrolle. Bei Ariel und HOERBIGER verfügen wir über die Innovationen und Technologien, um das wirtschaftlichste Paket gepaart mit branchenführendem Support zu ermöglichen.
Transport und Speicherung von Wasserstoff werden ein zentrales Thema der zukünftigen Wasserstoffwirtschaft sein. Unabhängig von der Art der Produktion, des Transports und der Speicherung besteht entlang der gesamten Wasserstoff-Wertschöpfungskette Bedarf an effizienten Verdichtungslösungen. Unser Kompressorpaket ist darauf zugeschnitten, unseren Kunden effiziente Transport- und Speicherlösungen für Wasserstoffanwendungen zu ermöglichen.

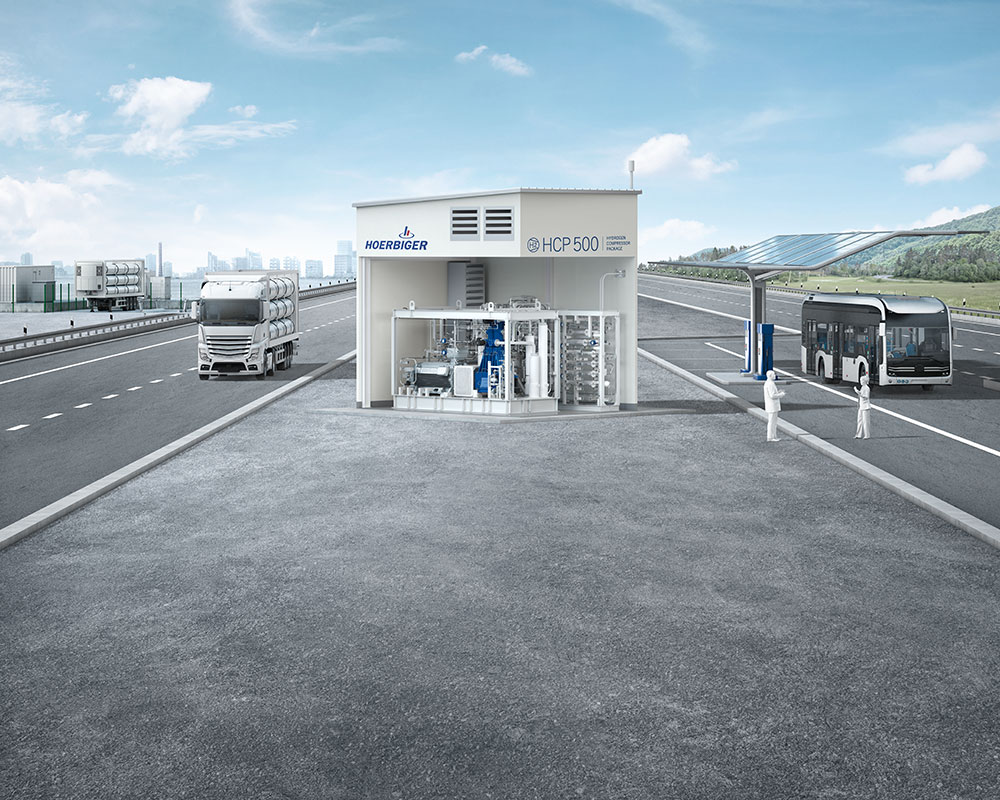

Wasserstoffmobilität wird eine wichtige Rolle bei der Energiewende für schwere Nutzfahrzeuge wie Lkw und Busse spielen. Zusammen mit Ariel bieten wir ein kosteneffizientes Kompressorpaket an, das speziell für die technischen Anforderungen von Wasserstofftankstellenanwendungen entwickelt wurde.
Standardisierte Kompressorpaketlösung mit niedrigsten Gesamtbetriebskosten

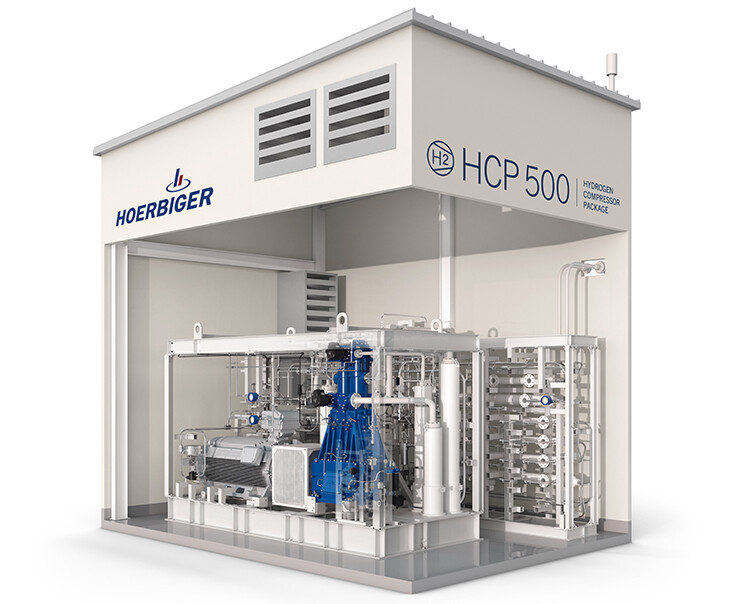

Unsere Lösung
- Vertikaler Kolbenkompressor von Ariel mit 250 kg/h Massenstrom bei einem Auslegungs-Saugdruck von 25 bar und einem maximalen Ausgangsdruck von 500 bar
- 0 bis 100 % Massenstromregelung technisch möglich, und 30 bis 100% energieeffiziente Massenstromregelung. Ermöglicht durch eHydroCOM, die elektrische stufenlose Mengenregelung von HOERBIGER
- Mitwachsendes System: das flexible Paket wächst mit Ihren Anforderungen und kann wirtschaftlich sinnvolle Elektrolyseur-Kapazitäten zwischen 4 MW und 15 MW bewältigen
- Hochstandardisierte schlüsselfertige Lösung, unterstützt durch die weltweite Serviceorganisation von HOERBIGER

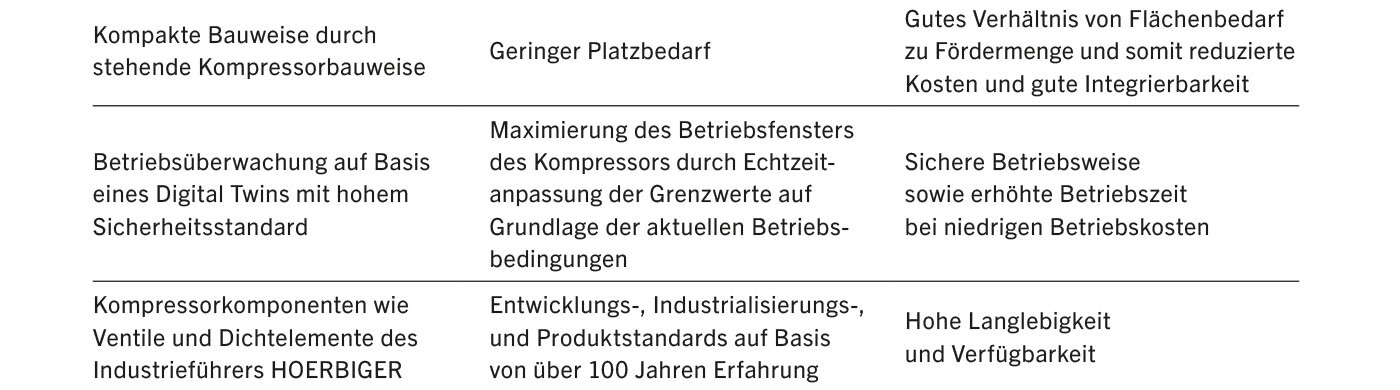

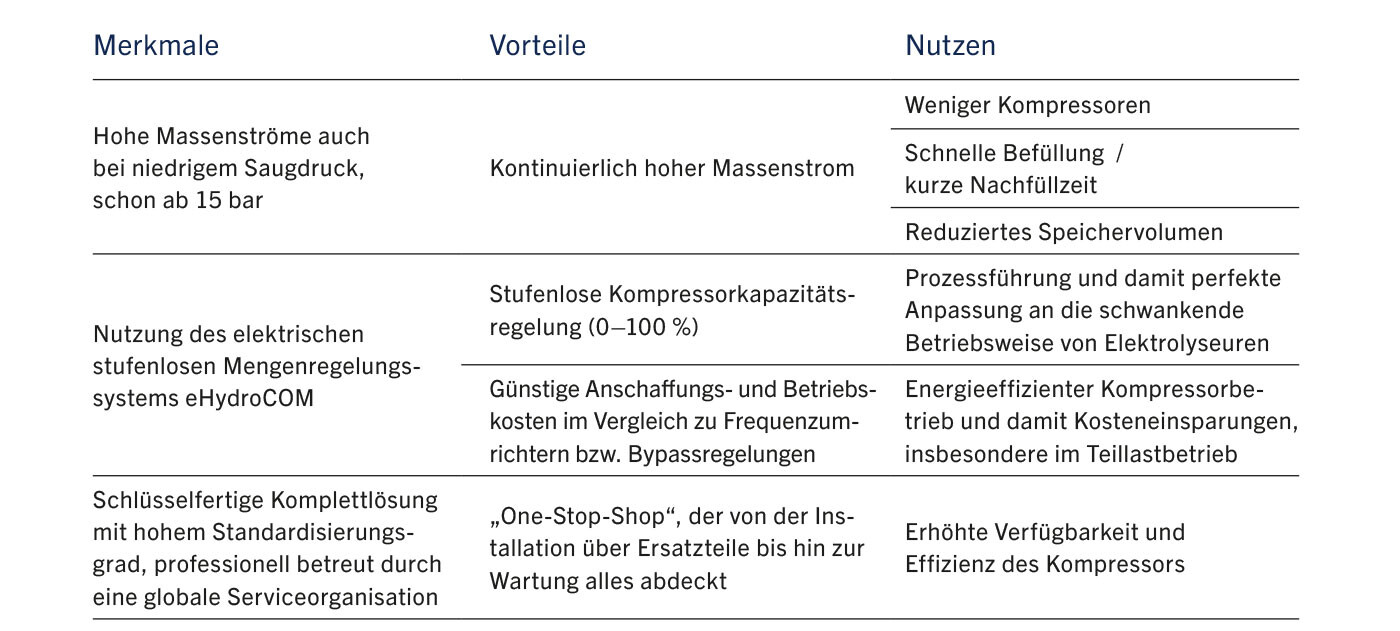

Alle Vorteile auf einen Blick
Flexibilität
Das HOERBIGER Kompressorpaket ist auf maximale Flexibilität und einen hohen Standardisierungsgrad ausgelegt. In Kombination mit dem elektrischen stufenlosen Mengenregelungssystem eHydroCOM von HOERBIGER ermöglichen wir unseren Kunden die Verdichtung von Wasserstoff aus verschiedenen Eingangsquellen für eine breite Palette von Wasserstoffanwendungen.
Unschlagbare Gesamtbetriebskosten
Bestes Angebot auf dem Markt: Beste Antwort auf die harten Kostenvorgaben für H2.
- Ariel – zuverlässige Innovation und branchenführender Support
- Paketstandardisierung
- Optimiert für
- CAPEX
- Betriebskosten
„Skalierbares“ System
Skalierbar mit dem Bedarf: eHydroCOM ermöglicht einen großen Betriebsbereich. 0 bis 100 % Massenstromregelung technisch möglich, und 30 bis 100% energieeffiziente Massenstromregelung
Sie können bei anfänglich geringem Stationsbedarf mit derselben Ausrüstung wie bei Volllast arbeiten.
Zuverlässigkeit
Zuverlässigkeit und Verfügbarkeit sind ein wesentlicher Erfolgsfaktor für ein effizientes Wasserstoffverdichterpaket. Um den Marktanforderungen gerecht zu werden, wird die Produktreife durch einen Wasserstoffprüfstand bei HOERBIGER und Ariel unterstützt. Dies ermöglicht uns eine kontinuierliche Verbesserung unserer Leistungsindikatoren wie MTBM und Verfügbarkeit unseres Wasserstoffkompressor-Pakets.
- Saugdruck – Kompressor:
- 25 bar
- Ausgangsdruck:
- 500 bar
- Massenstrom:
- >250 kg/h
- Massenstromregelung (energieeffizient):
- 30 … 100 %
- Massenstromregelung (technisch möglich):
- 0 … 100 %
- Stellfläche:
- ~72 m2 (inkl. Wartungszonen)
- Zertifizierung:
- CE / ATEX
Ja, der Kompressor ist ölfrei. Wir garantieren, dass der Verschleiß unserer Dichtungselemente die Qualität von H2 nicht beeinträchtigt.
~72 m2 inkl. Wartungszonen

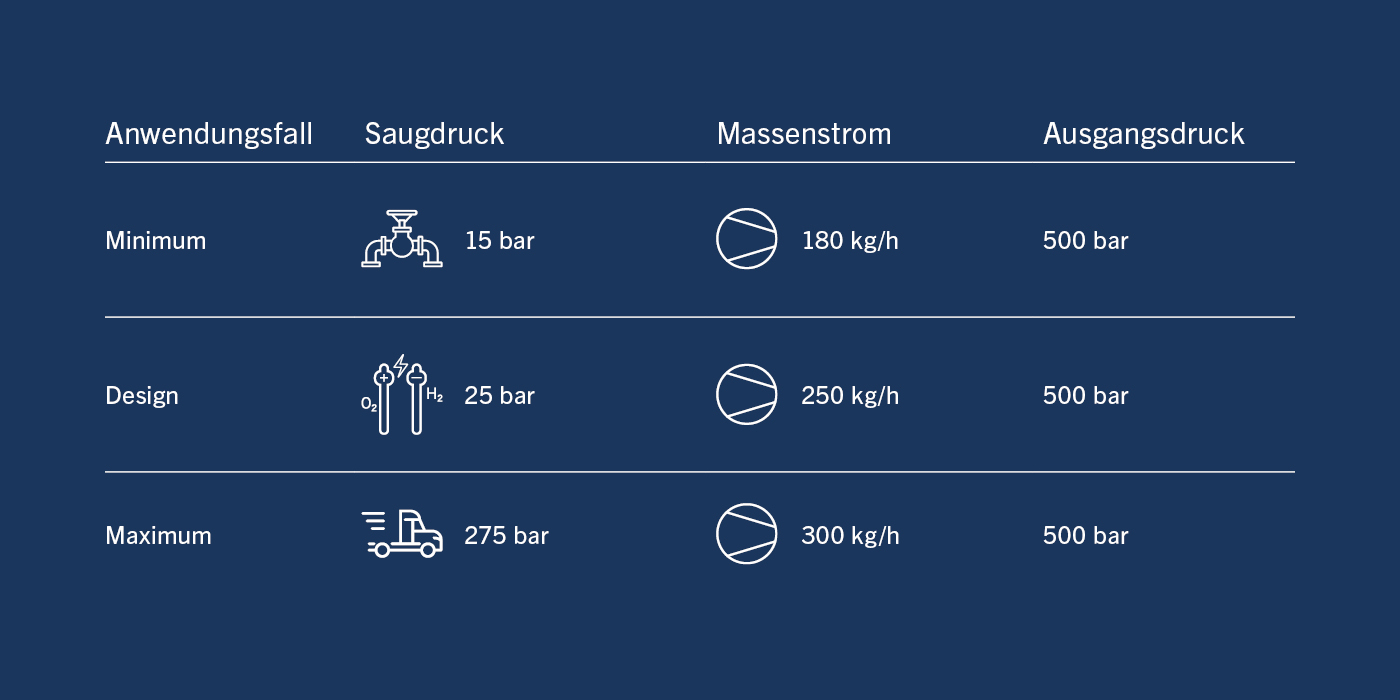

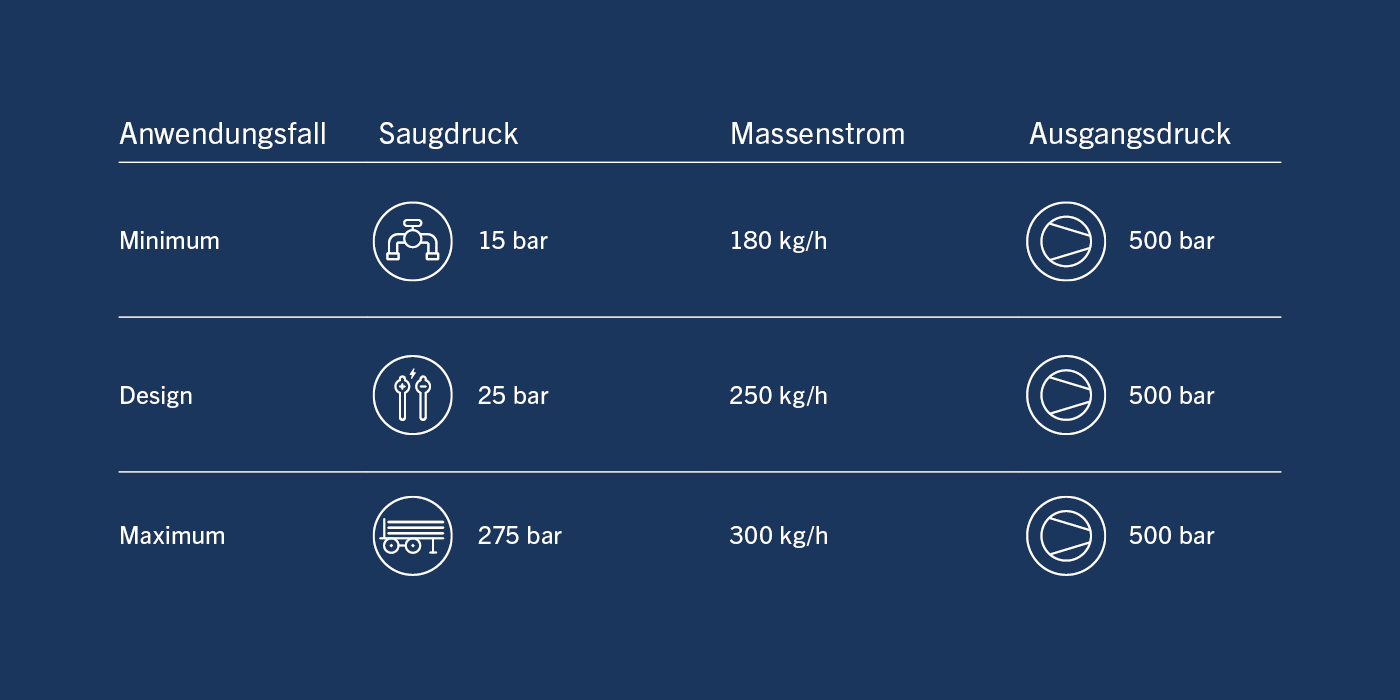

Der Auslegungs-Saugdruck beträgt 25 bar. Ein Saugdruckbereich von 15 - 275 bar ist möglich. Der Ausgangsdruck beträgt maximal 500 bar, ist aber flexibel in einem Bereich von 50 bis 500 bar.
Unter Auslegungsbedingungen beträgt der Massenstrom 250 kg/h. Je nach Saug- und Ausgangsbedingungen kann der Massenstrom in einem Bereich von 180 kg/h bis 300 kg/h liegen.
Mit unserem stufenlosen Regelsystem eHydroCOM HD reagiert der Kompressor nahezu sofort auf Laständerungen. Das ist besonders nützlich, um den Gegendruck im mbar-Bereich für die Elektrolyse zu stabilisieren.
CE (EU Declaration of Conformity), ATEX (2014/34/EU), Pressure Equipment Directive (2014/68/EU), Machinery Directive (2006/42/EG), Low Voltage Directive (2014/35/EU), Hydrogen Quality (SAE J2719), Hydrogen Piping (EN 13480, EN 10204), und viele andere.
HAZOP / HAZID study according to EN 61511, SIL Verification according to ISO 13849-2 and IEC 62061, Hazardous area classification / drawing, Explosion protection documentation / design, H2 Piping – stress analysis, TVA (Tortional Vibration Analysis), Skid and foundation engineering according to but not only API 684-2 and DIN ISO 20816, Heat exchanger engineering concerning a fail-safe design according to API 250 and API 521, und viele andere.
Ja, wir bieten die komplette Wartung des Kompressorpakets an, die von unserer globalen Serviceorganisation unterstützt wird: Über 1000 Mitarbeiter in 44 Ländern und 71 Standorten.
Verwendete Komponenten
- Profilierte Plattenventile (XP/CP/CPs Ventil)
- Dichtungslösungen (rings-and-packings.hoerbiger.com)
- Mengenregelung (eHydroCOM)

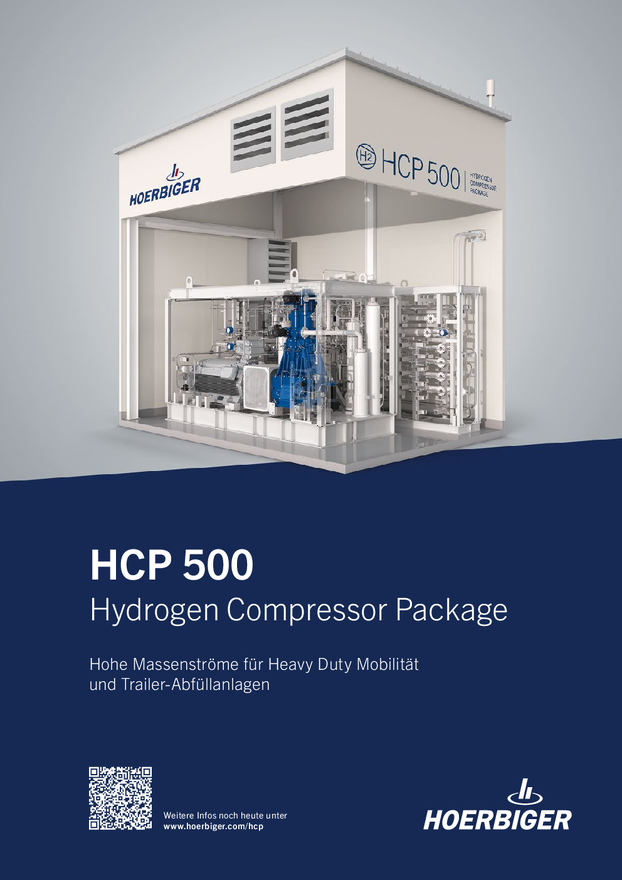

Flyer
